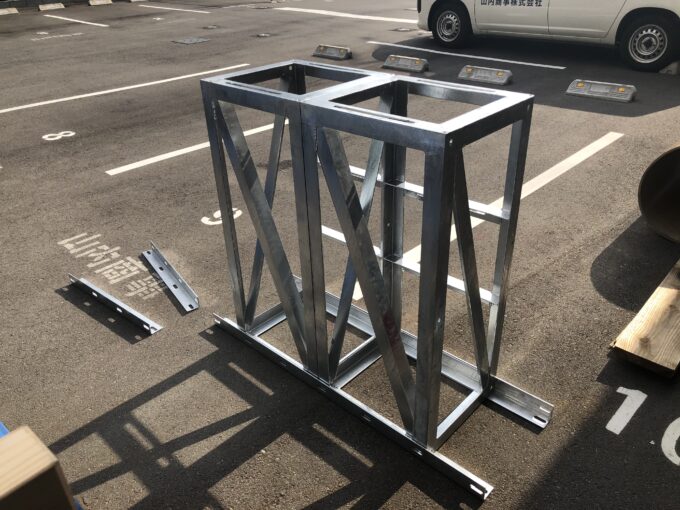

上部にカメラ機器を設置するためのアングル架台です。屋上に設置するため、腐食に強いドブ漬けで仕上げております。
カメラの設置位置は厳密に決めなければならず、カメラを取り付ける架台がぐらつかないように安定させる仕様にする必要がありました。
しかし、搬入路の都合上、搬入において機械類が使用できず人力になっていたため、アングル架台を軽量に仕上げることも求められました。
そのため、これら設置する機器の安定性や、搬入のしやすさといった条件を踏まえ、お客様と打合せの上、鋼材の寸法を決定しました。

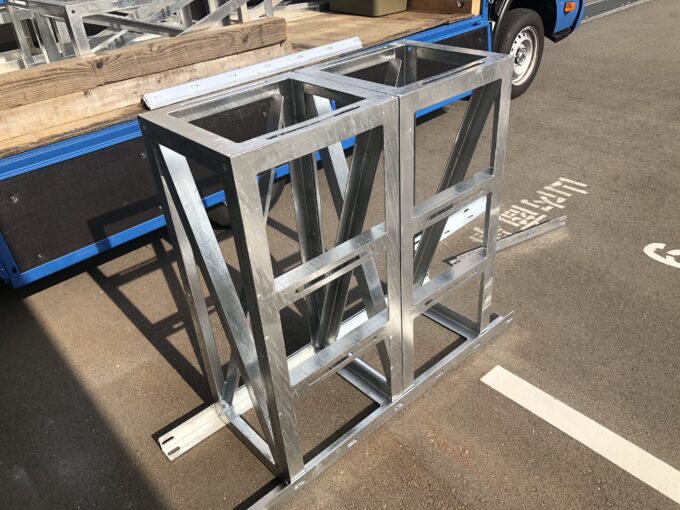

機器の設置穴は、φ14×250の長穴を設け、現地で位置合わせがしやすいように工夫しています。
もともとは2台以上のカメラを設置する架台でしたが、上記のような安定性と軽量化の要求により1台のカメラを設置するための架台に仕上げております。

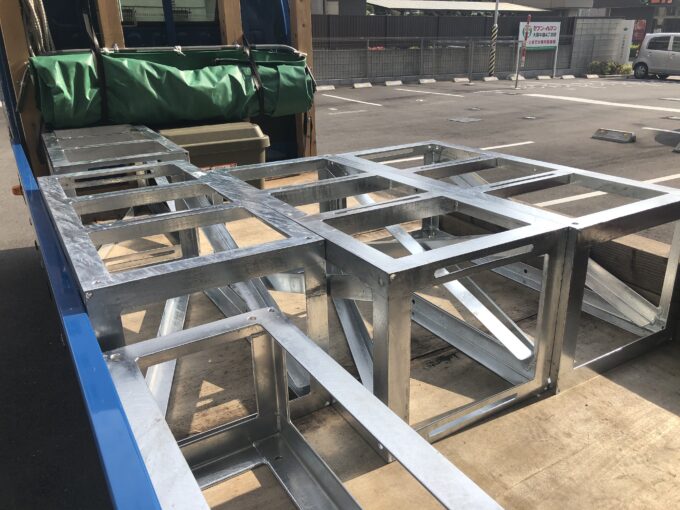

したがって、当初想定していた使用方法が実現できるように架台の側面にも取付穴を設けてあり、2台以上を連結させて設置できるようにしております。
