ケーブルトラフ支持ラック

お気軽にお問い合わせください

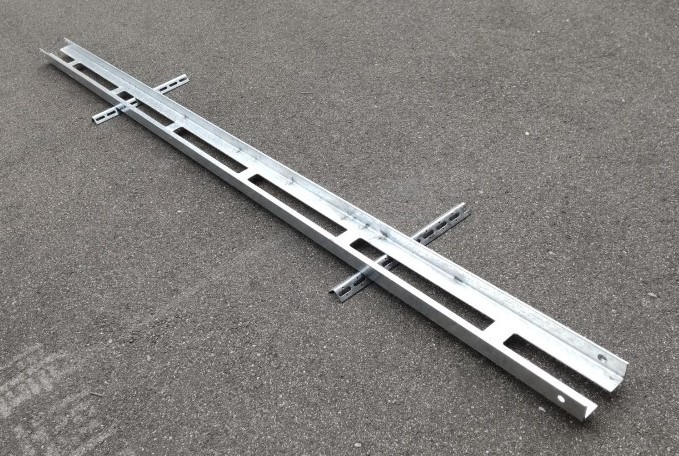

アングル６ｔ×５０とフラットバー６ｔ×５０を溶接、ラックとラックの連結は、

6ｔ曲げ加工の金物を制作し、溶融亜鉛メッキの皿ビスＭ１０×３０で留め付ける仕様です。緩み止めに、エイトロックワッシャー（溶融亜鉛メッキ）を

を採用しました。（ハードロックワッシャーに匹敵する緩み止め効果が期待でき、通常のワッシャーの代わりに使用するだけなので施工もシンプルです。）

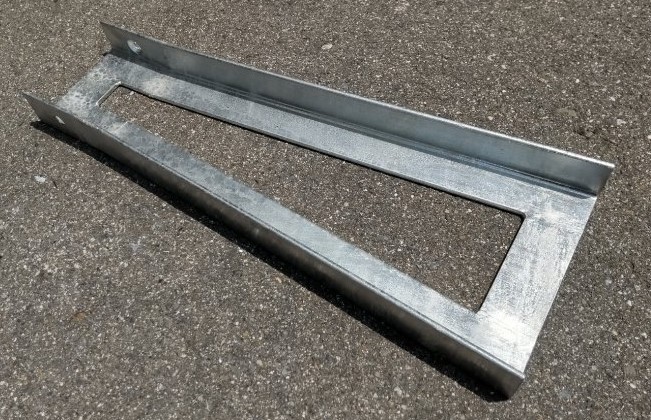

画像のラック用支持金物は、溶融亜鉛メッキの単管パイプに打込み用キャップを

装着し、土中に埋め込んだ後、ラック受け金物を取付ける構造です。

画像以外にも、４０００Ｌのアンカー施工用トラフ支持ラックも制作しております。

３０００Ｌ、４０００Ｌ等の長尺品は、溶融亜鉛メッキに多少納期を要しますので

ご留意頂ければと存じます。
