架台・ベース 構造計算・強度計算

アングル架台・チャンネルベース・H鋼架台の構造計算・強度計算から、設計・製作・めっきまでを、1社でまとめてお引き受けします。設計事務所と加工業者を別々に手配する必要はありません。

この記事のポイント
  • 架台・ベースの構造計算・強度計算から設計・製作まで一貫対応します。
  • 積雪荷重・風荷重・地震荷重の計算に対応。架台やベースに限らず、スタンションや手のひらサイズの支持金物・ブラケットも対象です。
  • 構造計算書・検討書は、注文から原則1週間以内に提出します。
  • 計算書のサンプルのご請求も受け付けています。

設備・盤の架台に強い「計算できる製作会社」

社内に設計を得意とする方や、構造計算・強度計算のノウハウが豊富な方がいない場合、通常は設計事務所に計算を依頼し、その後に加工業者へ製作を依頼するという流れになります。

しかし、建築物や設備の設計・構造計算を得意とする設計事務所は少なくないものの、設備・盤の架台やベースの設計・構造計算の実績が豊富な設計事務所は稀です。

当社には、耐震計算・強度計算のノウハウをもつ設計人材が社内に複数人在籍しています。構造計算から作図・製作・表面処理・納品まで当社で対応できるため、架台・ベースの「計算」と「製作」を1つの窓口で完結できます。

1社にまとめることで得られること

01手配の負担が減る

計算と製作を当社で一貫対応するため、資材・調達担当者様の見積・納期管理の負担を減らせます。

02根拠のある製品になる

作図と計算をセットで行うため、強度計算書・耐震検討書の裏付けがある製品をお届けできます。

03証明が必要な現場にも

計算書を提出できるため、公共施設や企業のデータセンターなど、厳しい安全性の証明が求められる現場でも採用いただけます。

対応できる計算と、提出できる書類

項目 内容
対象の荷重 積雪荷重・風荷重・地震荷重
対象の金物 アングル架台・チャンネルベース・H鋼架台のほか、スタンション、手のひらサイズの支持金物・ブラケット等
提出書類 構造計算書・検討書(必須で盛り込みたい内容や指定のフォーマットがあれば、お問い合わせ時にお知らせください)
提出時期 正式なご注文から原則1週間以内

【サンプル】提出可能な構造計算書・検討書

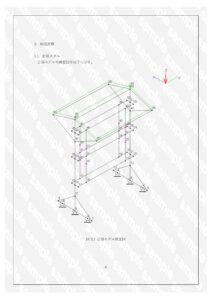

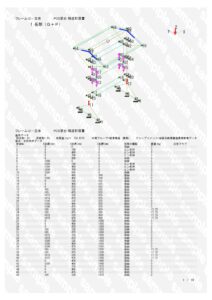

構造計算書・検討書のサンプル1構造計算書・検討書のサンプル2構造計算書・検討書のサンプル3

工期が迫る現場ほど、計算と製作は一緒に

「施工日が迫っていて、できるだけ早く架台を調達したい」「設計から製作まで丸投げしたい」。そんなときに、計算は設計事務所、製作は加工業者と発注先が分かれていると、業者ごとに見積・納期を調整する手間がかかります。当社なら計算から製作・納品まで同じ窓口で進むため、計算の後に別の業者へ見積・手配をし直す必要がありません。

製作面でも、板金加工業者や機械加工業者、めっき処理業者などの協力会社ネットワークがあり、通常2週間ほどかかるデータセンター向けの耐震アングル架台(溶融亜鉛メッキ)を7日間で納品した実績もあります。

当社の計算・設計の考え方

  1. 地震:設計用地震力で検討
    耐震架台は、基本的に日本建築センターが示す耐震基準・施工指針にもとづいて設計します。機器の重量に加え、設計用水平地震力(FH)と設計用鉛直地震力(FV)が機器の重心に作用するものとして、必要な強度を検討します。耐震クラスS・A・Bそれぞれに適した鋼材の選定も行います。
  2. 風:受風面積と基準風速で検討
    屋上などに設置する架台は、強風による転倒や移動を防ぐ「風荷重」の計算が欠かせません。機器の受風面積や設置場所の基準風速をもとに、重量バランス、ブレースの配置、アンカーの引き抜き強度などを検証します。
  3. 構造:計算結果を形に反映
    ブレース(筋交い)の追加や溶接箇所の強化、床面へのアンカー固定方法などを、計算にもとづいて最適化します。設置環境や機器の形状も踏まえ、総合的に判断します。

計算・設計から手がけた製作事例

ケーブルラック支持用 塗装耐震架台

ケーブルラック支持用 塗装耐震架台
サイズ
L6t×50
材質
SS400
表面処理
5Y7/1焼付塗装
納期
2〜3週間
数量
50ヶ所

天井直付け・梁への横付け・壁面ブラケットの3パターンを、現地で寸法を確認して作図。積載重量や耐震クラスを打ち合わせのうえ耐震計算を行い、計算書の提出まで実施しました。

詳細を見る ›

耐風・積雪仕様 パワコン架台(PCS架台)

耐風・積雪仕様 パワコン架台(PCS架台)
サイズ
1300×1900×800
材質
SS400
表面処理
溶融亜鉛メッキ
納期
2〜3週間
数量
2組

詳細を見る ›

盤振れ止め耐震架台

盤振れ止め耐震架台
サイズ
6t×75×1950×460
材質
SS400
表面処理
溶融亜鉛メッキ
納期
1週間
数量
3set

屋上の盤の転倒防止用。盤の形状や取付位置に合わせて製図から製作・メッキまで一貫対応。耐震計算による性能確認、アンカーボルトの強度確認や架台の歪みの計算も可能です。

詳細を見る ›

ドブ門型アングル耐震架台

ドブ門型アングル耐震架台
サイズ
1,090×500×400
材質
SS400
表面処理
溶融亜鉛メッキ
納期
2〜3週間
数量
20台

高い強度が求められたため、通常のL6×50〜L6×75ではなくL7×90アングルを採用。斜材のフラットバーが重なる部分は全溶接し、すき間からの錆を防いでいます。

詳細を見る ›

データセンター向け 耐震アングル架台

データセンター向け 耐震アングル架台
サイズ
W600 D800 H50
材質
SS400 4t×50
表面処理
溶融亜鉛メッキ
納期
7日
数量
30台以上

溶融亜鉛メッキのアングル架台は通常2週間程度かかるところ、協力工場のネットワークにより半分の7日で製作しました。

詳細を見る ›

まずはご相談ください:お問い合わせ後の流れ

  1. お問い合わせ
    お電話(06-6972-1981)もしくはお問い合わせフォームよりご連絡ください。
  2. 詳細確認・ヒアリング
    詳細を確認のうえ、原則2〜3営業日以内に担当者よりご連絡します。現場条件や必要スペックをヒアリングさせていただきます。
  3. お見積り(金額・納期のご連絡)
    必要な情報が揃いましたら、御見積書を提出します。
  4. 構造計算および計算書のご提出
    正式にご注文となりましたら構造計算・強度計算を実施し、注文から原則1週間以内に構造計算書・検討書を提出します。
  5. 製作
    設計仕様が合意できましたら、鋼材手配・製作・表面処理まで当社で対応し、指定の納品先までお届けします。阪神エリア(大阪・神戸周辺)以外の地域についてはご相談ください。

お問い合わせ時に分かる範囲でお知らせください

  • 設置場所の住所・設置環境(屋内/屋外、建物の何階か)
  • 耐震ランク、基準風速などの現場条件
  • 荷重や積載物・支持する設備
  • 鋼材の種類・サイズなどの必要スペック
  • 計算書に必ず盛り込みたい内容や、指定のフォーマット

「まずは構造計算書のサンプルが欲しい」というお問い合わせもお待ちしています(競合にあたりうる企業様の場合、ご要望に沿えない可能性がございます)。

構造計算・強度計算のよくある質問

耐震性能を証明するためのデータはもらえますか?
はい、提出可能です。想定される地震の強さ(地域係数や加速度等)にもとづいた強度計算および耐震検討を行い、その結果をまとめた強度計算書や耐震検討書を提出します。回答の全文
耐震クラスSの架台は製作できますか?
製作可能です。耐震クラスS・A・Bそれぞれに適した鋼材の選定や、強度計算書の発行も可能です。回答の全文
屋上に設置する架台の風対策はどうすればよいですか?
強風による転倒や移動を防ぐ「風荷重」の計算が欠かせません。機器の受風面積や基準風速をもとに、重量バランス、ブレースの配置、アンカーの引き抜き強度などを検証して設計します。回答の全文
架台・ベースの構造計算・強度計算は
「電設資材・金物製作.com」にご相談ください
原則1週間以内注文から計算書を提出
積雪・風・地震各荷重の計算に対応
計算から製作まで1社で一貫対応
お電話でのご相談:06-6972-1981
