国土交通省仕様のプルボックス、金属ダクト、ケーブルラック【令和7年版】

今回は、弊社によく製作のご依頼をいただく「国土交通省仕様の製作金物」をテーマに、そもそも国土交通省仕様とは何か、具体的にどのように規定されているのかを、令和7年版の資料をもとに解説します。設備設計および製作金物の設計者の方を主な読者として想定していますが、発注に関わる工事部門や、資材・調達・購買部門の方もぜひご覧ください。

この記事のポイント
  • 国交省仕様とは、国土交通省が官庁施設の営繕工事のための統一的な技術基準として、3年ごとに制定している標準仕様書で規定された仕様です。
  • 公共工事および公共工事で使用する製作金物は、この国交省仕様に合致している必要があります。
  • 本記事では、令和7年版のプルボックス・金属ダクト・ケーブルラックの規定を整理しています。
  • 当社は国交省仕様のプルボックス・ダクト・スリーブなどの製作実績が多数あり、現場調査・設計から製作、めっき・塗装までワンストップで対応します。

国土交通省仕様とは

いわゆる「国土交通省仕様」(国交省仕様)とは、国土交通省大臣官房官庁営繕部および地方整備局等営繕部が、官庁施設の営繕工事を実施するための統一的な技術基準として3年ごとに制定している、次の標準仕様書で規定されている仕様のことです。
  • 公共建築工事標準仕様書
  • 公共建築改修工事標準仕様書
  • 公共建築設備工事標準図

公共工事および公共工事で使用する製作金物は、この国交省仕様に合致している必要があります。

国交省仕様プルボックス

公共工事の現場で使用される国交省仕様プルボックスは、公共建築工事標準仕様書(電気設備工事編)令和7年版において、次のように規定されています。

1.2.6 プルボックス

(1) 形式等は、標準図第2編「電力設備工事」(後述)による。

(2) 金属製プルボックス(セパレータを含む。)は、次による。

(ア) 鋼板製プルボックス(溶融亜鉛めっき又は同等以上の耐食性を有する鋼板製のもの及びステンレス鋼板製のものを除く。)は、さび止め塗装を施す。

(イ) 溶融亜鉛めっき又は同等以上の耐食性を有する鋼板製プルボックス及びステンレス鋼板製プルボックスの表面仕上げは、製造者の標準による。

(ウ) 長辺が600mmを超えるものには、一組以上の電線支持物の受金物を設ける。

(エ) 一辺が800mmを超えるふたは、一辺が800mm以下となるように分割し、ふたを取付ける開口部は、等辺山形鋼等で補強する。

(オ) 標準図第2編「電力設備工事」の接地端子座による接地端子を設ける。

(カ) 屋外形のプルボックスは、次によるほか、(ア)から(ウ)及び(オ)による。

(a) 本体とふたの間には吸湿性が少なく、かつ、劣化しにくいパッキンを設ける。

(b) 防雨性を有し、内部に雨雪が浸入しにくく、これを蓄積しない構造とする。

(c) ふたの止めねじは、ステンレス鋼製とする。

(3) 合成樹脂製プルボックスは、次による。

(ア) 大きさは長辺が600mm以下とし、板の厚さは、製造者の標準とする。

(イ) 屋外に使用するものは、(2)(カ)(a)から(c)による。

国交省仕様金属ダクト

同様に金属ダクトも、国交省仕様が次のように規定されています。

1.2.7 金属ダクト

(1) 形式等は、標準図第2編「電力設備工事」による。

(2) 金属ダクト(溶融亜鉛めっき又は同等以上の耐食性を有するものを除く。)は、製造者の標準色により塗装を施す。

(3) 溶融亜鉛めっき又は同等以上の耐食性を有する金属ダクトの表面仕上げは、製造者の標準による。

(4) 幅が800mmを超えるふたは、2分割し、ふたを取付ける開口部は、等辺山形鋼等で補強する。

(5) 金属ダクトの屈曲部は、電線被覆を損傷するおそれのないよう、隅切り等を施す。

(6) 本体相互の接続は、カップリング方式とする。

(7) プルボックス、分電盤等との接続は、外フランジ方式とする。

(8) 終端部は、閉そくする。ただし、分電盤等と接続する場合は、この限りでない。

(9) 電線支持物は、次による。

(ア) 電線支持物は、金属管、平鋼等とする。

(イ) 電線支持物の間隔は、水平に用いるダクトでは600mm以下、垂直に用いるダクトでは750mm以下とし、その段数は表1.2.5による。

(10) 終端部及びプルボックス、分電盤等との接続部には、標準図第2編「電力設備工事」の接地端子座による接地端子を設ける。

表1.2.5 金属ダクトの電線支持物の取付け段数

ふたの位置\深さ 200mm以下 200mm超過
上面 なし 1段
下面又は立上り正面 1段 2段

*上表は、公共建築工事標準仕様書(電気設備工事編)令和7年版、21頁(https://www.mlit.go.jp/gobuild/content/001888825.pdf)をもとに山内商事株式会社作成

国交省仕様ケーブルラック

ケーブルラックの国交省仕様は、以下のとおりです。

ケーブルラック

(1) 形式等は、標準図第2編「電力設備工事」による。

(2) はしご形ケーブルラックは、親げたと子げたを溶接、かしめ又はねじ止めにより、機械的、かつ、電気的に接続したものとする。

(3) トレー形ケーブルラックの側面と底板は、一体成形又は機械的、かつ、電気的に接続したものとする。

(4) 本体相互は、機械的、かつ、電気的に接続できるものとする。

(5) 本体相互の接続に用いるボルト及びナットは、次による。

(ア) 鋼製ケーブルラックは、亜鉛めっき等を施したものとする。

(イ) 鋼製溶融亜鉛めっき仕上げ及び溶融亜鉛-アルミニウム系合金めっき鋼板を用いたケーブルラックは、ステンレス鋼製又は溶融亜鉛めっきを施したものとする。

(ウ) アルミ製ケーブルラックは、ステンレス鋼製又はニッケルクロムめっきを施したものとする。

(6) はしご形ケーブルラックの子げたの間隔は、鋼製のものは 300mm 以下、アルミ製のものは250mm 以下とする。なお、直線部以外の子げたの間隔は、実用上支障がない範囲とする。

(7) ケーブルが接する部分は、ケーブルの被覆を損傷するおそれのない滑らかな構造とする。

(8) 終端部、自在継手部及びエキスパンション部の接地端子座による接地端子は、標準図第2編「電力設備工事」による。

設計・製図における詳細指針(標準図)

国交省仕様のプルボックス、金属ダクト、ケーブルラックの設計・製図を行う際は上記の仕様が基本となりますが、材質・寸法・形状・板厚や図面における記号・表示例などの詳細な指針が、公共建築設備工事標準図(電気設備工事編)令和7年版において規定されています。

【具体例】プルボックスの「材質・材厚及び仕上げの記号」

記号 材質・材厚及び仕上げ
ー SPC1.6
Z SPC 1.6にJIS H 8641「溶融亜鉛めっき」に規定するHDZT49以上の溶融亜鉛めっきを施したもの又は同等以上の耐食性を有するもの
SUS SUS1.2
V 合成樹脂製

備考 (1) セパレータも含む。(2) 記号の末尾に(指定色)を付記したものは、表面を指定色により塗装を施す。
*上表は、公共建築設備工事標準図(電気設備工事編)令和7年版、150頁(https://www.mlit.go.jp/gobuild/content/001888825.pdf)をもとに山内商事株式会社作成

このほか、「プルボックスと配管の支持例」や金属ダクトの「材質・材厚及び仕上げの記号」、ケーブルラックの「寸法及び強度の記号」なども、公共建築設備工事標準図(電気設備工事編)令和7年版の151〜155頁に記載されていますので、併せてご参照ください。

国交省仕様の金物製作実績

電設資材・金物製作.comでは、上記の国交省仕様にもとづき、プルボックスや金属ダクトなどを製作しています。

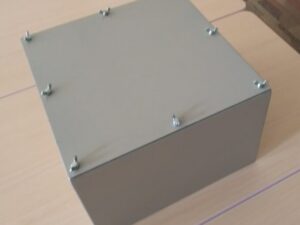

国交省仕様プルボックス(塗装)

国交省仕様プルボックス(塗装)
サイズ
1.6t×300×300×200他
材質
SPC
表面処理
メラミン焼付塗装
納期
1週間
数量
2台

表面仕上げは5Y7/1メラミン焼付塗装、内面絶縁ワニス仕上げ。アース端子付き。平プレートのプルボックスで、蝶ビス留め仕様です。

詳細を見る ›

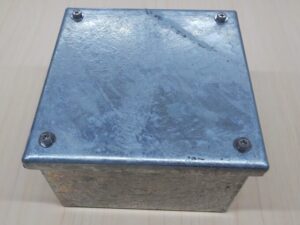

溶融亜鉛メッキ国交省仕様プルボックス

溶融亜鉛メッキ国交省仕様プルボックス
サイズ
2.3t×150×150×100
材質
SPC
表面処理
溶融亜鉛メッキ
納期
1週間
数量
11台

屋外仕様のプルボックスですが、150角の大きさなので、被せ防水蓋で製作しています。

詳細を見る ›

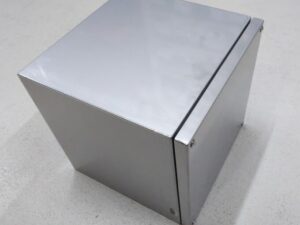

SUS国交省仕様プルボックス

SUS国交省仕様プルボックス
サイズ
1.5t×300×300×200
材質
SUS304
表面処理
生地(2B)
納期
4〜5日
数量
5台

屋外仕様のプルボックスで、水切り防水蓋で製作。内部は絶縁ワニス仕上げで、アース端子付きです。

詳細を見る ›

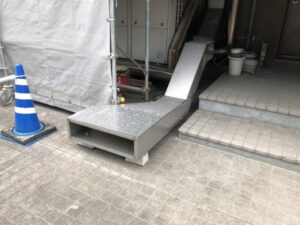

SUSダクト(国交省仕様)

SUSダクト(国交省仕様)
サイズ
W250 D3750 H2800
材質
SUS304
納期
2週間
数量
1式

現場採寸の後、設計・製作・現場納品までワンストップで対応。障害物を避けるために、上下左右に傾斜をつけました。

詳細を見る ›

ツバ付きスリーブ(国交省仕様)

ツバ付きスリーブ(国交省仕様)
サイズ
80A-550L
材質
SGP 80A
納期
4〜5日
数量
3本

防水のためにフランジ両面全周溶接をしたツバ付きスリーブ。国交省仕様に準拠し3.2tの厚みの材質を使用し、ケーブル保護のため切り口の面取り加工を入念に行っています。

詳細を見る ›

国交省仕様のよくある質問

プルボックスの製作で、国交省仕様(令和7年版)のポイントは何ですか?
ボックスの板厚(例えば一辺の長さが500mmを超える場合は2.3mm以上など)や、蓋の固定方法、接地端子の設置、溶融亜鉛めっきの付着量などが定められています。当社では最新基準を反映した標準図を完備しており、納品時には仕様適合を証明する書類の提出も可能です。回答の全文
金属ダクトやSUSダクトの製作で、国交省仕様に対応できますか?
はい、可能です。板厚や補強材の配置、ジョイント部の仕様など、細かな規定に準拠した図面を当社の技術者が作成します。材質はSPC製(めっき・塗装)やSUS304製などから選べ、エルボやチーズ、オフセットなどの異形状パーツも加工します。強度計算書の提出も可能です。回答の全文
国交省のダクト仕様(令和7年版)に対応したSUS製の製作はできますか?
はい、可能です。SUS304などの材質選定、規定の板厚の遵守、内面のバリ取り、アース端子の取り付けなど、仕様をクリアした製品を、詳細な製作図面にもとづいて製作します。回答の全文
▼出典・引用元

国土交通省大臣官房官庁営繕部監修、公共建築工事標準仕様書(電気設備工事編)令和7年版、第2編 電力設備工事、第1章 機材、第2節 電線保護物類、20〜21頁、2025/3/21制定、2025/5/12改定、https://www.mlit.go.jp/gobuild/content/001888825.pdf

公共建築設備工事標準図(電気設備工事編)令和7年版、2025/3/21制定、https://www.mlit.go.jp/gobuild/content/001879276.pdf

▼参考資料

公共建築改修工事標準図(電気設備工事編)令和7年版、2025/3/21制定、2025/5/12改定、https://www.mlit.go.jp/gobuild/content/001888847.pdf

出典・引用元・参考資料の内容に関するお問合せは、国土交通省大臣官房 官庁営繕部 設備・環境課(03-5253-8111)までご連絡ください。
