メッキ縞板

サイズ 4.5t×500/750×1600
材質 SS400
表面処理 溶融亜鉛メッキ材
納期 10日間
数量 6台
価格

お気軽にお問い合わせください

メッキ縞板の特徴

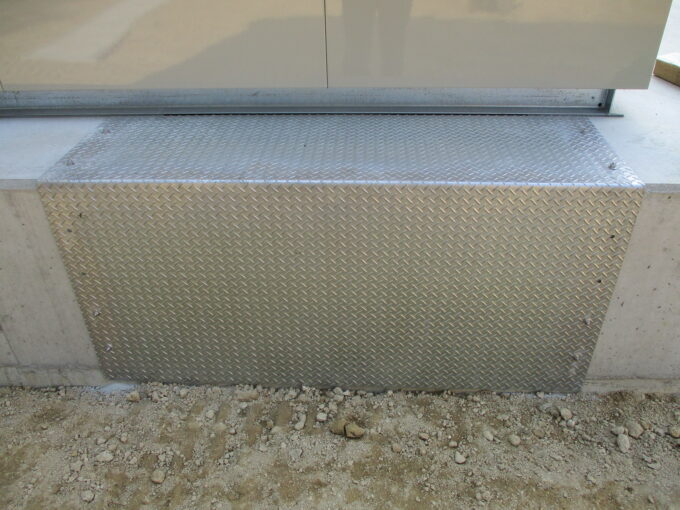

キュービクル用ベースの開口カバーです。生地のチェッカープレートを溶融亜鉛メッキした場合、
今回の板厚・寸法・形状を考慮すると歪みの生じる可能性が高く、手直しも完全にはできません。
そこで、溶融亜鉛メッキ済みのチェッカープレートを切断・穴あけ加工の上、曲げ加工の手順で制作いたしました。
切断部分・穴あけ部分は、ローバル補修のうえ、メッキカバースプレーで溶融亜鉛メッキ色に近づけました。
M8裏ナットの取付も必要でしたが、今回は溶接ではなく、圧入ナット(カレイナット)を採用しました。溶接をすると溶接部分がサビが付きやすくなるので耐久性が悪くなってしまうためです。
本来は専用治具を使って圧入するのですが、インパクトドリル等でも取付可能なので、(下穴精度には注意が必要)
現場加工にも応用できるナットです。
