非常用発電機架台

非常用発電機架台

  • 非常用発電機架台
  • 非常用発電機架台

非常用発電機架台

サイズ 2500×2716  1940×2750
材質 SS400
表面処理 溶融亜鉛メッキ
納期 2週間/1基
数量 4基
価格

お気軽にお問い合わせください

非常用発電機架台の特徴

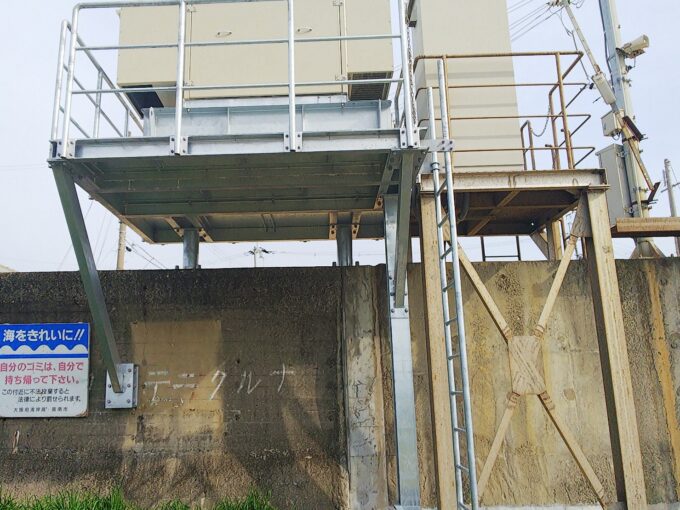

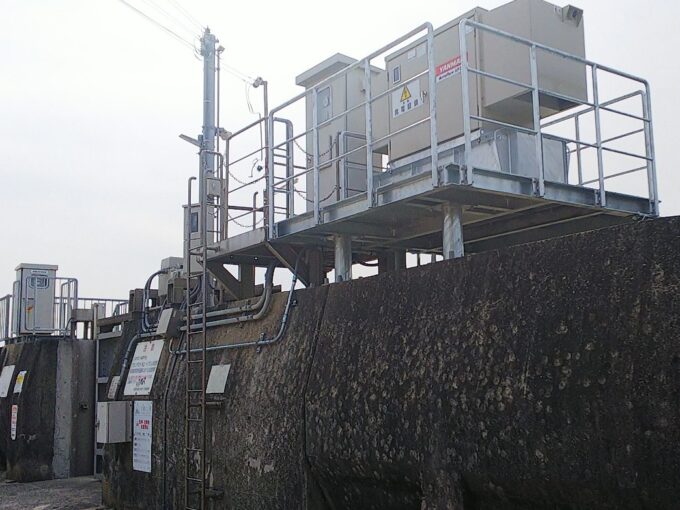

非常用電源としての発電機の架台を製作させて頂きました。

現地実測の上、作図・製作・搬入までをを受注し、強度計算及び施工はお客様が担当されました。

防潮堤上部に設置する構造の架台でしたので、アンカー位置の取り合い・寸法出しが難しい加工品でした。

防潮堤のR付き側面(≒2000R)部分の寸法出しが一番難航しました。

画像2か所を含めて、全4基製作させて頂き、お客様の施工能力の高さにも助けられて、無事納めさせて頂くことができました。

大型であることに加えて、通常は架台のアンカー穴に合わせてアンカーを打つのですが、

今回は逆に、当日の施工の手間を減らすために先にアンカー位置が決まっており、架台製作の際のアンカー穴位置の寸法精度がシビアに求められておりました。

架台を支える足が、地面で支える部分が2カ所、防潮堤上部に2カ所、防潮堤壁面部に2カ所あり、

こちらの寸法だしも非常に難易度の高いものでした。

また、防潮堤壁面部に反りがあるものがあり、こちらの部分の寸法出しが最も難しかったです。

現場測定に使用できるような冶具を作成し対応しました。
