SUS半丸カバーダクト

サイズ 112R×217W×4000L
材質 SUS
表面処理 ヘアライン
納期 2週間
数量 6基
価格

お気軽にお問い合わせください

SUS半丸カバーダクトの特徴

電気設備業のお客様よりご注文いただきました。

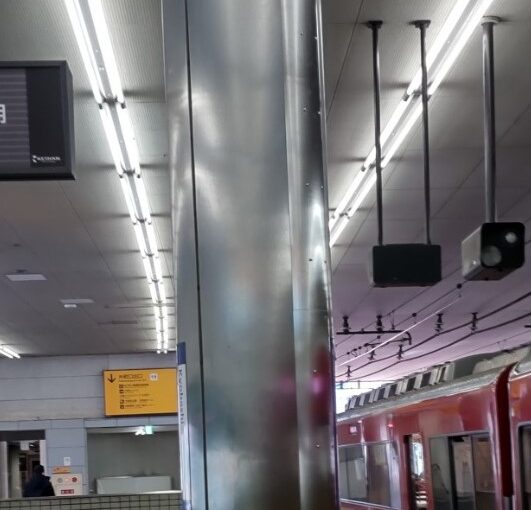

既設のSUS柱(325R)にケーブルを配線するためのカバーとなります。
ベース部分に、SUS(2B)のダクト100×37を製作し、既設のSUS柱に留め付け。
半丸のカバーダクトは、ベースダクトにビス留めという仕様です。

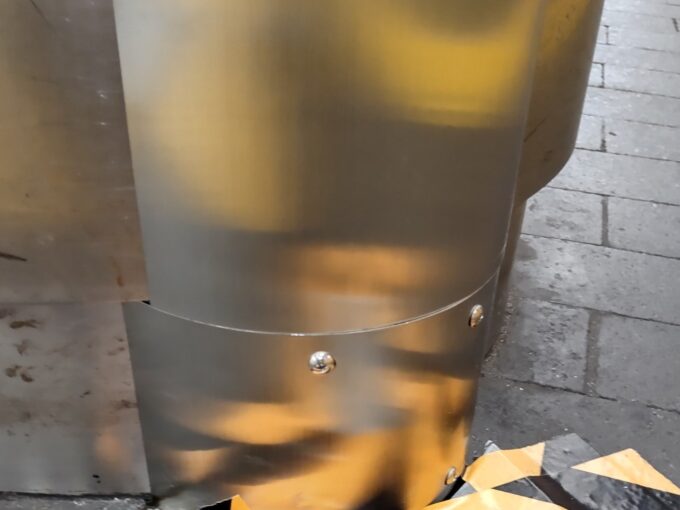

全高は4mなのですが、下部10cmくらいのアールが少し小さく(≒306R)
製作方法に悩みましたが、分割式にすることにし、同じアールでやや大きめの物を制作することで
一体感を出すことが出来ました。

実測は、FRP製の巻尺を使用することで、精度よく採寸することが出来ました。
既製品では対応しづらいサイズ、図面の製品の加工をお考えのお客様は一度、電設資材金物製作.comにお問い合わせください。
