配電盤開口部保護用 ブランクプレート

サイズ 1.6t×50×180 他
材質 SPC
表面処理
納期 3~4日
数量 46枚

お気軽にお問い合わせください

配電盤開口部保護用 ブランクプレートの特徴

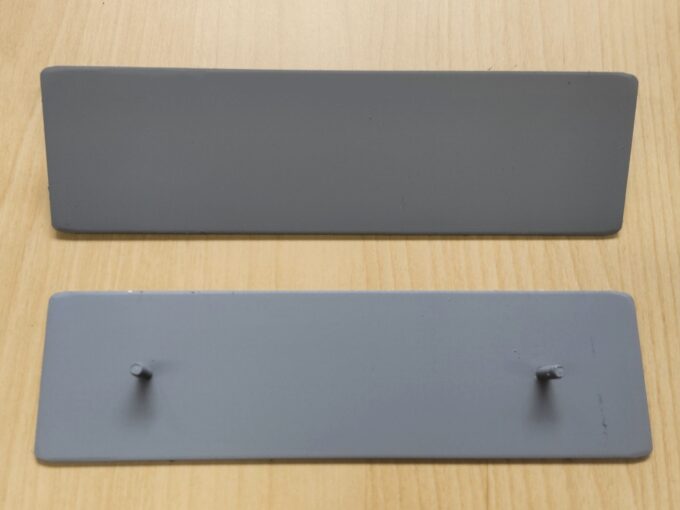

配電盤の開口部分の目隠しプレートです。
SPC1.6tを寸法切りの上、荒先寸切りM4×15をタップ加工穴に挿入し溶接し、
表面仕上げは、グレー錆止めの上7.5BG6/1.5(旧電気色)吹付となっております。

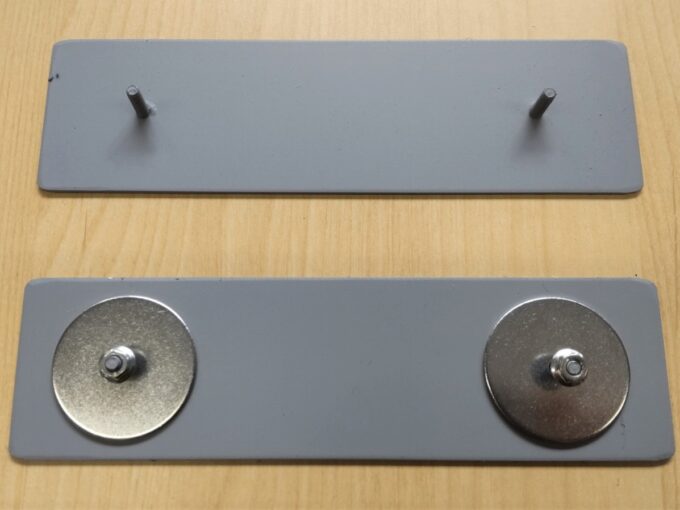

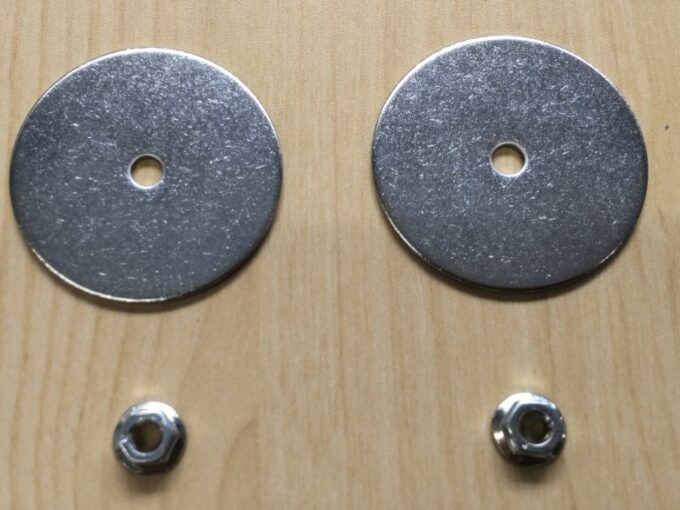

開口が30幅ほどでしたので、固定用には、特寸の座金Φ4.5×Φ40×2tとクサビナットを使用。
固定用のプレートを別途製作する案もありましたが、

M4用でΦ40のワッシャ(既製品)を採用することでコストカットに繫げております。
またこのクサビナットは、一見普通のフランジナットのようですが、
特殊なネジ形状の採用で、高い緩み止め効果を発揮しNETISにも登録されております。
他の緩み止めナットに較べて、低価格で、作業性にも優れております。
三価ホワイト・溶融亜鉛メッキ・SUS等のラインアップが揃っており、状況に応じて使い分けることができます。
