競技大会用 鋼製フレーム

サイズ 2.3tx100x50 1925x1825x1800
材質 生地
表面処理 グレーサビ止め
納期 1週間
数量 1set
価格

お気軽にお問い合わせください

競技大会用 鋼製フレームの特徴

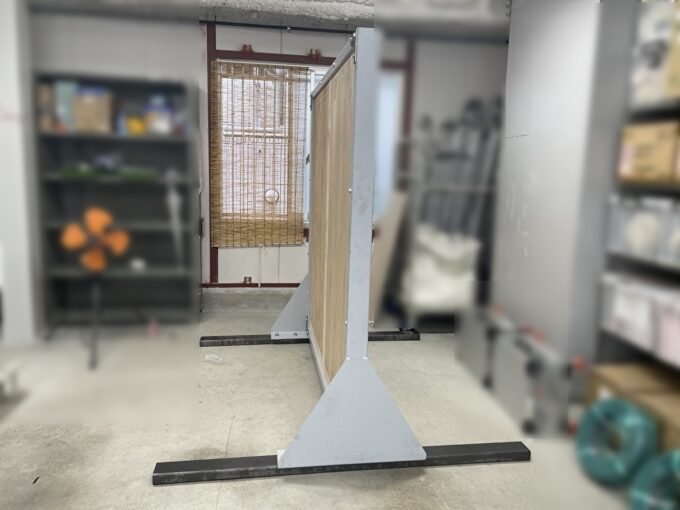

電気工事技能競技大会の練習に用いるボード(コンパネ)を設置するためのフレームを製作しました。

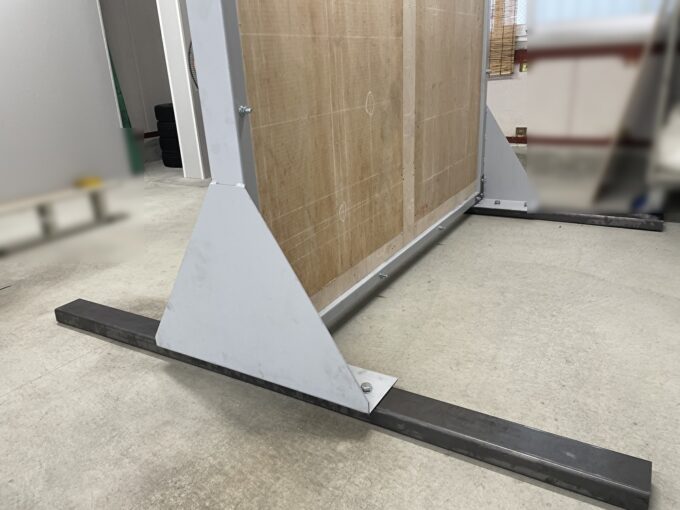

主材はリップ溝形鋼とし、鋼板で補強して自立できるようにしております。運搬性・作業性を良くするため、分割式・組立式にしており、上部のリップ鋼を取り外すことで中に入れるコンパネは交換が可能です。リップ溝形鋼は加工の際に変形しやすく、外側にわずかに開いてしまうことが多いため注意が必要です。

今回は2.3t×100×50の規格を使用しておりますが、誤差を極力少なくするためには板厚が大きい規格を使用するか、溝が開かないように補強を入れて加工を行う必要があります。用途・状況に合わせた鋼材の規格選定は重要です。

鋼材の選定、規格の問い合わせもお待ちしております。ぜひ当サイトまでご相談ください。
