キュービクル用H鋼ベース
キュービクル用H鋼ベースの特徴
キュービクル用のドブH鋼ベースです。

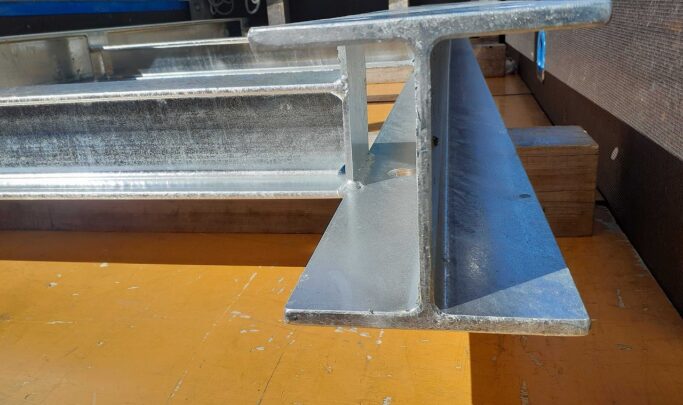

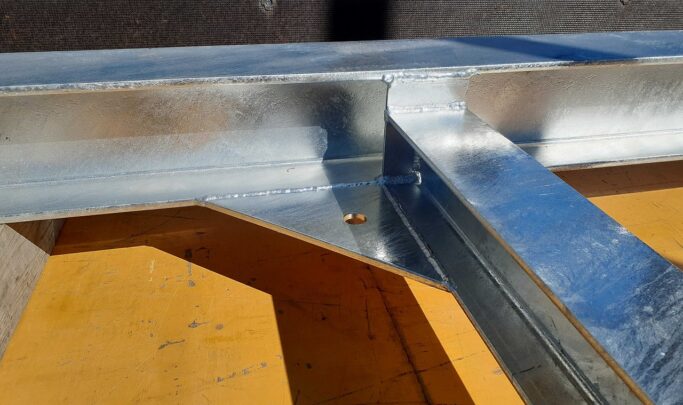

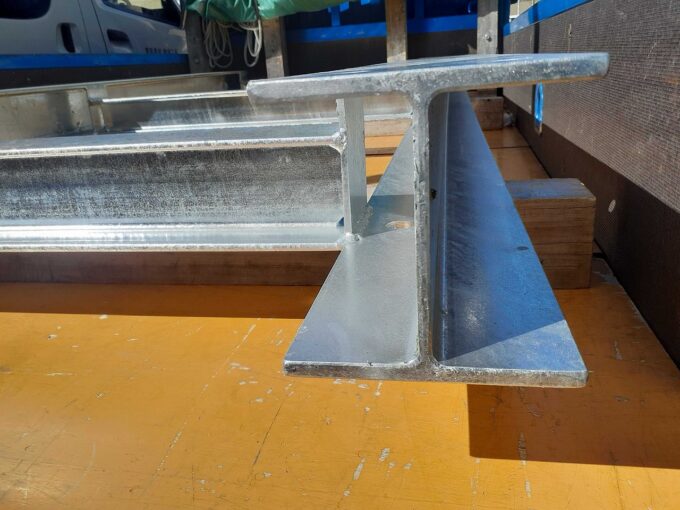

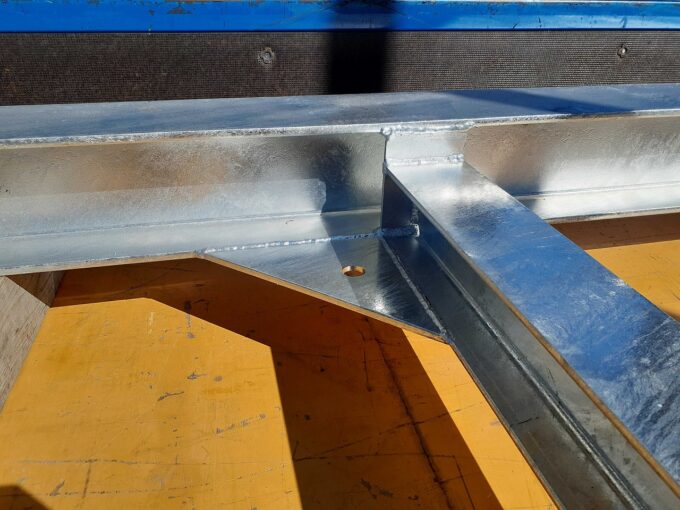

こちらのベースとキュービクルの間に防振架台が設置されるため、ベース上部穴は防振架台用、底面はアンカー用の穴加工を施しております。防振架台用の穴が微妙な位置にあるため、三角型のPLを全溶接することでしっかりと固定する事ができました。

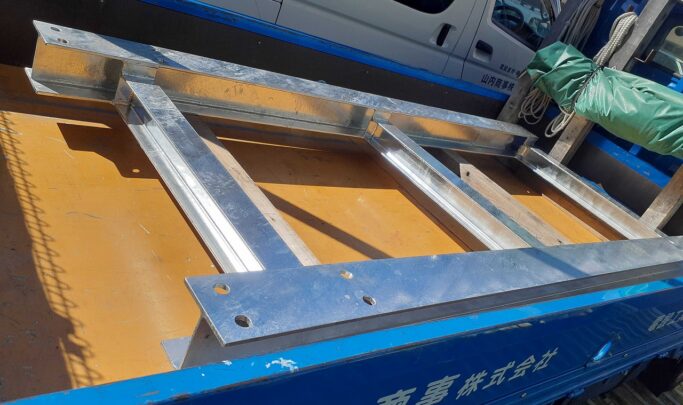

こちらのベースは製作前に強度の計算を行い、長手方向の2本はH鋼150×150を使用いたしました。また強度を持たせるために3本H鋼(100×100)の横桟を入れております。
現場状況に応じて位置や鋼材を検討し製作しておりますので、ご希望がございましたら、ぜひ当サイトまでお問い合わせください。
