ケーブルドラム吊金物

サイズ H鋼150-150-1600
材質 SS400
表面処理 生地
納期 1週間
数量 1台
価格 お問い合わせください

お気軽にお問い合わせください

ケーブルドラム吊金物の特徴

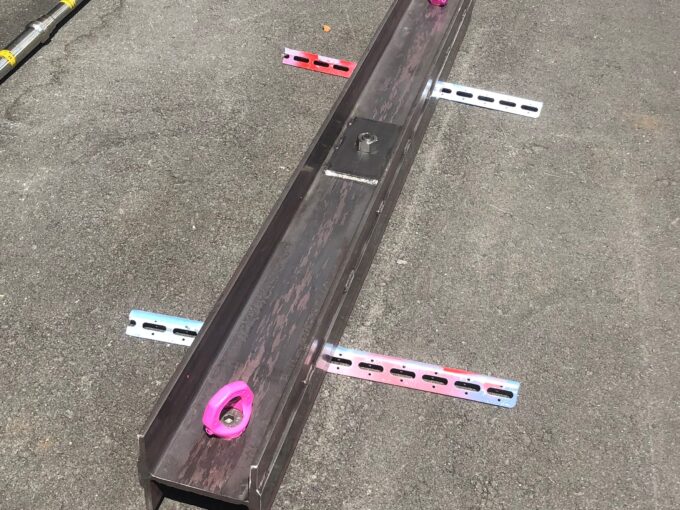

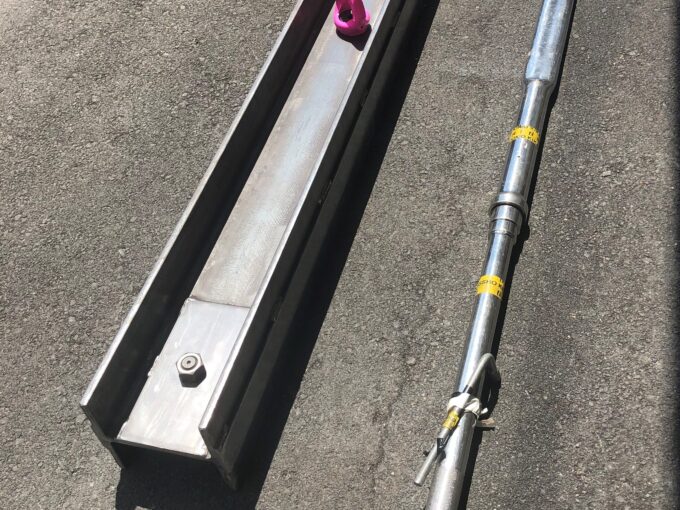

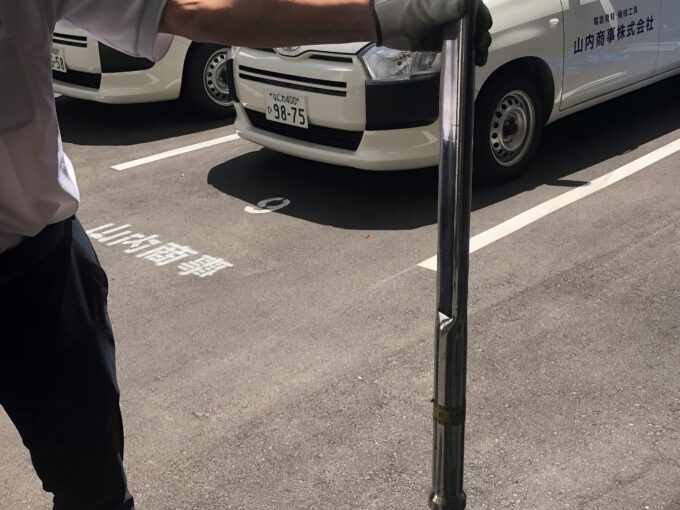

ケーブルドラムの吊金物です。H鋼150-150-7-10×1600Lで制作いたしました。3tonのケーブルドラムを吊るということで、荷重計算の結果、強度不足の心配が有りましたので、FB6t-50-1600Lを両サイドに貼り付けました。また、吊代を確保するために、小型でも耐荷重の有る、ルッド製のアイボルトを使用しております。画像のトルクレンチは、ハイテンションナット締付け用のものです。
材質は鉄鋼材のうち最も一般的なSS400を採用致しております。このSS400は市場における流通量が多く、比較的安価に入手できるため、コストダウンに繋がっております。またH鋼につきましても、他の形鋼に比べて流通量が多く、安価に入手できますので、こちらにおいてもコストダウンを実現いたしました。
両サイドに追加いたしましたFB6t-50-1600Lは、フラットバー(平鋼)で、材質は同じSS400を使用しております。そのため、強度を補強しつつコストを抑えて製作することを可能としました。
