プルボックス・チャンネルベース・アングル架台などの設計・製作

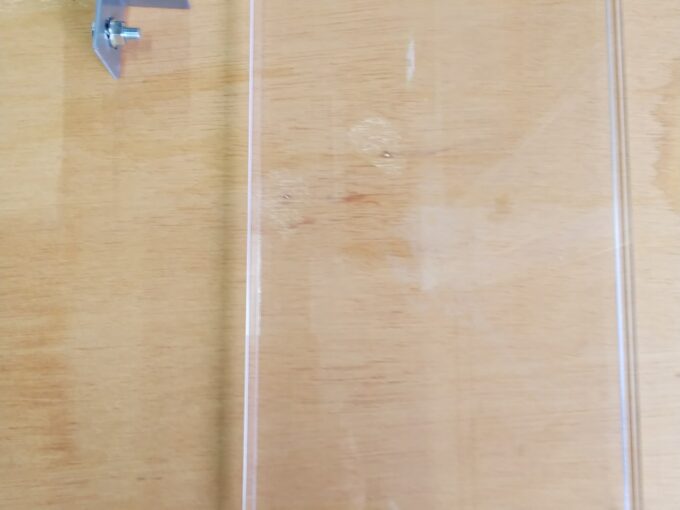

フレームパイプ電気室・充電部のアクリルカバーです。ポリカーボネイトでの制作も検討しましたが、既設のカバーがアクリルであったことから、同じ材質のアクリルで制作いたしました。ダルマ穴加工を施して、プレートの着脱を容易・安全に出来るようにしております。取付部が、穴開きアングルであったことから、取付用の治具(金物）もＺＡＭの曲げ加工で制作しました。治具と穴開きアングルの取付は、Ｍ８フランジ付きボルト及びクサビナットを使用し、緩み止め効果・またワッシャーの脱落防止に配慮しております。アクリル板取付用のビスは、Ｍ６トラスビス・ナイロンワッシャー組み込みタイプを使用し、アクリル板の損傷軽減に配慮いたしました。
